控温Flow Cell流动电解池

为了表征电化学过程，使用了所谓的三电极排列。三电极排列由工作电极（测量电极）、参比电极（传感器电极）和对电极组成。 这些测量通常由恒电位仪或恒电流仪控制。 电化学测试电池尚未标准化。因此，有许多不同的类型，有些有严重的错误。通过多年的经验，尤其是在燃料电池和电池领域以及腐蚀测量方面的经验，IPS爱谱斯成功地构建了一个电化学测试电池，该电池在很大程度上消除或最小化了这些已知错误。

ElyFlow流动电解池由PTFE制成，适用于pH 8至pH 16，并且针对电解液回路进行了优化设计，该测试池适用于所有平面材料电极！ElyFlow流动电解池Haber-Luggin鲁金毛细管的钻孔与工作电极具有固定距离，使得测量误差源（如 IR 压降、场线曲率或由密封引起的边界效应）被最小化。ElyFlow流动电解池具有工作电极的进气口，因此 ElyFlow流动电解池非常适用于使用气体扩散电极进行测量。辅助分析物隔室可用于分离阳极液和阴极液，提供了对膜或分离器进行研究的可能性。ElyFlow流动电解池全面适合伏安电池，特别适用于气体扩散电极、腐蚀测量和电池电极的测试研究。

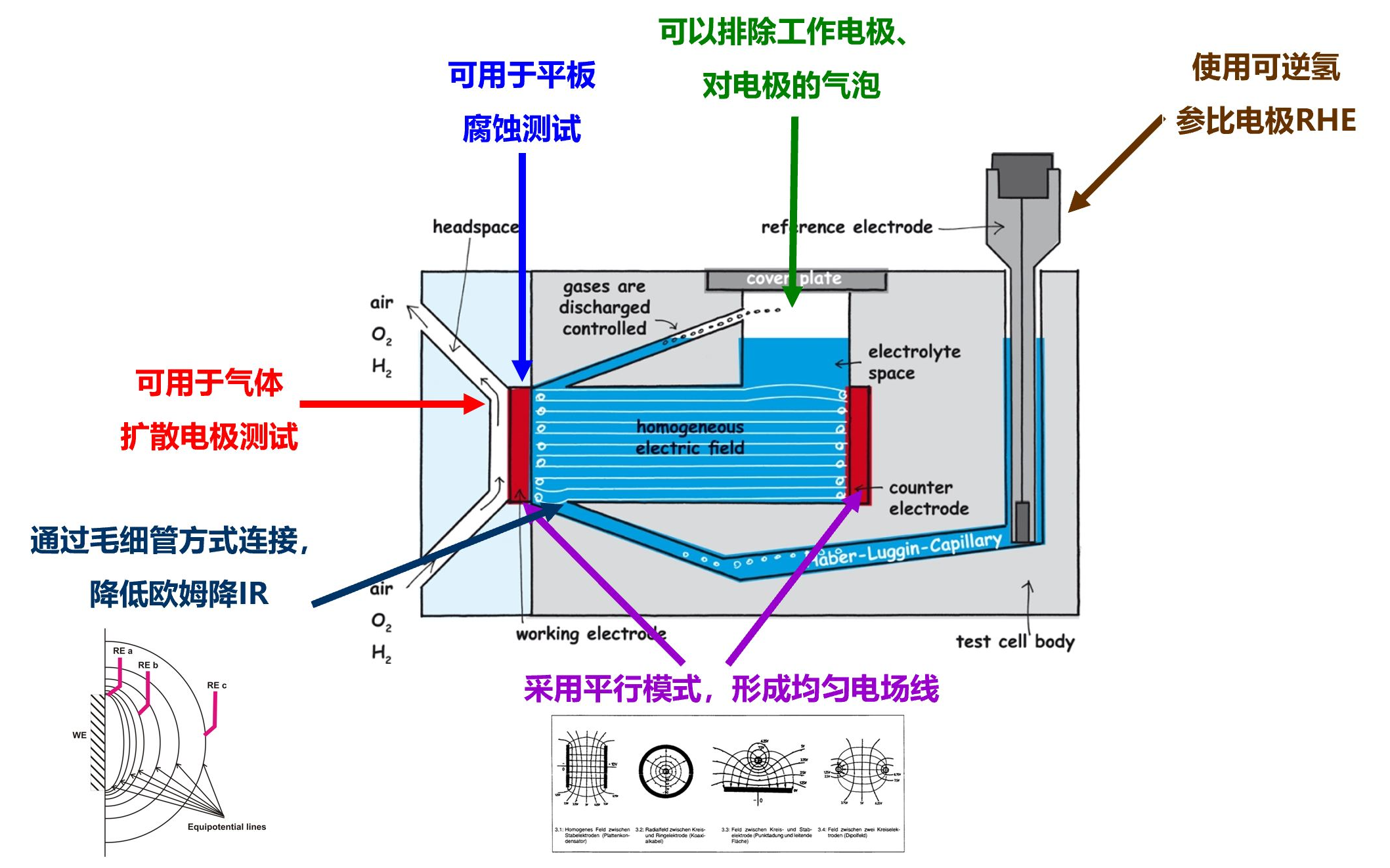

∮   参比电极：通常使用AgCl或HgCl参比电极。这些类型的参比电极与pH值无关，而实际的工作电极通常取决于pH值。这会导致测量值的数值修正，有时会出现未知因素。可逆氢电极会补偿这些影响。

∮   场线：场线应该平行。否则等电位线与探头表面的距离不相等，参比电极的位置会产生严重影响。只有在对电极和工作电极具有相同表面积的管状装置中，才能保证平行的场线分布。

∮   Haber-Luggin-Capillary鲁金毛细管：使用 Haber-Luggin-Capillary可以降低电解质的欧姆压降。为了在不同的测试池中获得相似的结果，毛细管的位置应该是固定并且非常精确。

∮   气泡：如果探头上有气泡，则会产生局部空间。Haber Luggin 毛细管中的气泡可能会显着增加参比电极电路的阻抗，这会导致恒电位仪的噪声信号。因此，IPS爱谱斯装置的 Haber Luggin毛细管充满了固体电解质。

∮   缝隙腐蚀：如果样品的密封不完美，电化学反应可能发生在密封下方甚至活性区域之外。适当的密封是必不可少的。氧气的进入应该只发生在受控的情况下，而不是因为密封不当。

∮   对电极的反应产物：对电极通常作为阳极，通常会在对电极产生非常氧化的离子。根据电解质的不同，这可能是过氧化物、高氯酸盐、过硫酸盐等。即使是少量的这些离子进入工作电极也可能引发严重的腐蚀过程。因此，IPS爱谱斯提供了一个额外的板来在工作电极和对电极之间放置一个膜。

∮   玻璃与PTFE材料：玻璃相当耐用，但在高pH值的情况下，硅酸盐通常会进入溶液。但对于光敏电解质或导电性极差的电解质，玻璃也是一种不足的结构材料。在导电性极差的电解质中，导电硅酸盐层会导致场线分布不均匀。IPS爱谱斯的测试电池由PP或PTFE制成，它们甚至可以用浓硝酸清洗。

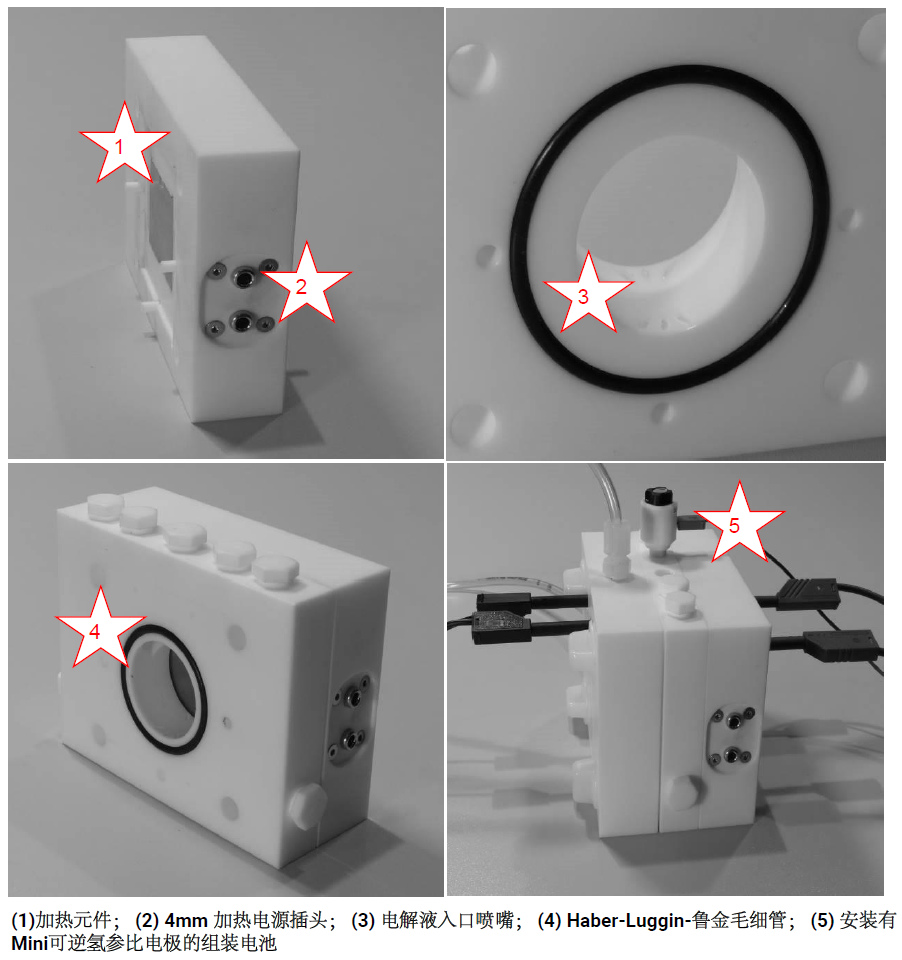

ElyFlow流动电解池体PTFE（聚四氟乙烯）

直式连接器：ECTFE聚（乙烯-共-氯三氟乙烯）G1/8″，用于 4/6 mm 软管连接

PA聚酰胺螺钉：用于固定带气体进料的池体

样品尺寸：6.4 x 7 cm²

有效面积：10 cm²

对电极：镍壳阳极

电解液体积：25 ml

集成 PTC加热器可加热至100℃

IPS爱谱斯科技为什么要推出ElyFlow流动电解池，ElyFlow流动电解池和Flex Cell电解池有什么区别？

∷   活性面积：ElyFlow流动电解池为10 cm²，而较小的Flex Cell电解池为3 cm²。当将电极应用到技术尺寸时，ElyFlow流动电解池将是下一步。

∷   电极间距：ElyFlow流动电解池的工作电极和对电极之间的距离为20mm，而Flex Cell电解池为70mm。在工作站槽压受限的条件下，ElyFlow流动电解池支持使用导电性较差的电解质，也支持增加测试电流密度。

∷   电解液流：有一个电解液入口，每侧有三个喷嘴，将电解液流向工作电极和对电极扩散。在电解液出口处有一个空腔，用于收集电解液流和可控地去除来自电化学过程的气泡。

∷   电解液量：通过将电解液泵入额外的储液罐，可以延长电池的测试持续时间。

∷   在电镀过程（如电镀工业）或电解质从磷酸盐转化为甲酸盐或碳酸盐（CO₂ 还原过程）等过程中，流动更新电解质可能很重要。
