如果将高电压电化学工作站配用于 EIS,典型的应用是 AC 交流电腐蚀研究。 高电压电化学工作站配的 EIS 功能与普通电化学工作站的 EIS 测量无法并行比较。 在高电压电化学工作站配上,交流幅度必须更高,几毫伏的振幅(±10mV)几乎是高电压设备的基本噪声。 因此,使用高电压电化学工作站 EIS 的典型值为±100mV,如果测量对样品破坏不大,至少还应该再高。如果考虑 AC 交流电腐蚀,振幅可以设为±100V。 但功率越大,设备带宽越低。 在±100V 时,我们也只能达到几百 Hz频率(最大约 300Hz);在较低的振幅下,我们可以实现约 20 kHz 的 EIS 测试。
IPS爱谱斯高电压电化学工作站配有两个正弦波发生器。为了研究 AC 交流电腐蚀,客户可以在一个通道上施加特定频率的 AC 交流扰动(例如 50Hz,或 60Hz 或 16.666Hz 或其它需求频率)。在另一个通道上,客户可以使用固定频率测试,也可以使用从 20 kHz 到 0.001Hz 的区域测试。自带的 EcmWin 软件可以分离不同频率(要求第一通道和第二通道的频率要不一样,甚至最好不要接近)。因此高电压电化学工作站配可以像普通电化学工作站一样进行 EIS 测试。
除了自动模式外,还可以使用手动模式。因此,客户可以在一个通道上施加恒定频率,而在另一通道上检测第二频率。通过不同频率去检测什么时候发生反应。
IPS爱谱斯应法国天然气领域客户要求,设计开发了高电压AC交流电腐蚀测试电化学工作站系列:
PGU-100 V高电压电化学工作站(±120V槽压、±100V极化电压、±2A电流)

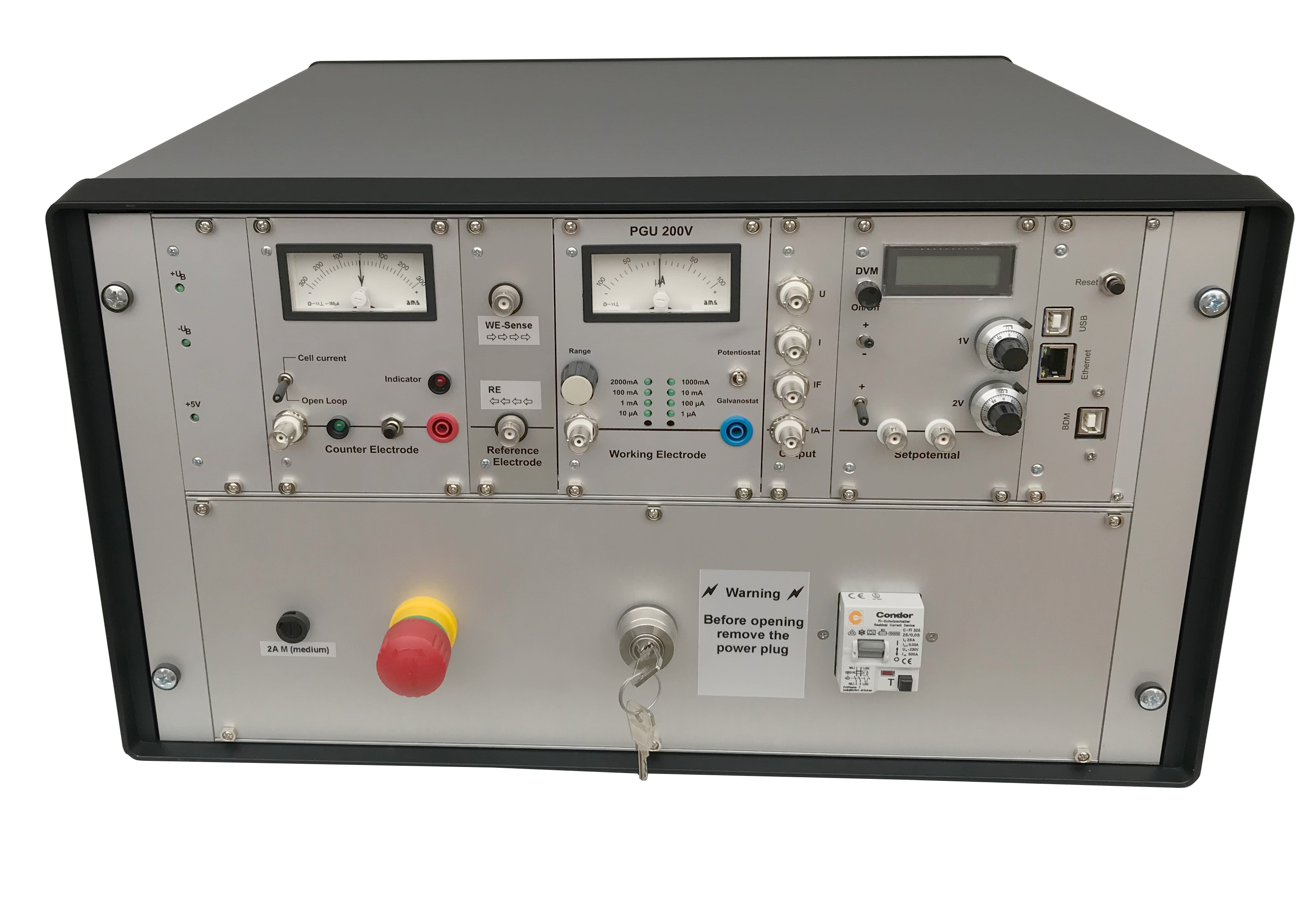

PGU-200 V高电压电化学工作站(±220V槽压、±200V极化电压、±2A电流)
PGU-400 V高电压电化学工作站(±410V槽压、±400V极化电压、±2A电流)
如果需要更高的电流,请联系我们IPS爱谱斯
参考文献:
[1] Motola M, Hromadko L, Prikryl J, et al. Intrinsic properties of high-aspect ratio single-and double-wall anodic TiO2 nanotube layers annealed at different temperatures[J]. Electrochimica Acta, 2020: 136479.
[2] Sopha H, Baudys M, Krbal M, et al. Scaling up anodic TiO2 nanotube layers for gas phase photocatalysis[J]. Electrochemistry Communications, 2018, 97: 91-95.
[3] Das S, Zazpe R, Prikryl J, et al. Influence of annealing temperatures on the properties of low aspect-ratio TiO2 nanotube layers[J]. Electrochimica Acta, 2016, 213: 452-459.
[4] Sopha H, Podzemna V, Hromadko L, et al. Preparation of porcupine-like Bi2O3 needle bundles by anodic oxidation of bismuth[J]. Electrochemistry Communications, 2017, 84: 6-9.
[5] Sopha H, Hromadko L, Nechvilova K, et al. Effect of electrolyte age and potential changes on the morphology of TiO2 nanotubes[J]. Journal of Electroanalytical Chemistry, 2015, 759: 122-128.
[6] Anitha V C, Zazpe R, Krbal M, et al. Anodic TiO2 nanotubes decorated by Pt nanoparticles using ALD: An efficient electrocatalyst for methanol oxidation[J]. Journal of Catalysis, 2018, 365: 86-93.
[7] Kafshgari M H, Kah D, Mazare A, et al. Anodic titanium dioxide nanotubes for magnetically guided therapeutic delivery[J]. Scientific reports, 2019, 9(1): 1-8.
[8] Ng S, Kuberský P, Krbal M, et al. ZnO Coated Anodic 1D TiO2 Nanotube Layers: Efficient Photo‐Electrochemical and Gas Sensing Heterojunction[J]. Advanced Engineering Materials, 2018, 20(2): 1700589.
[9] Sopha H, Salian G D, Zazpe R, et al. ALD Al2O3-coated TiO2 nanotube layers as anodes for lithium-ion batteries[J]. ACS omega, 2017, 2(6): 2749-2756.
……….
