德国Fuma阴离子交换膜FAA-3-50

Please note that this product has been discontinued and a limited amount of stock remains.

Fumasep FAA-3-50是一种非增强型阴离子交换膜（AEM），在pH酸性和碱性环境中具有极低的电阻、高选择性和高稳定性。该膜的聚合物骨架基于专有的碳氢树脂。

Fumasep FAA-3-50膜是薄的棕色箔，在背衬箔（无色硬质PET箔）上交付。小心地从背衬箔上撕下薄膜（棕色）。膜以干燥形式交付。

Fumatech膜对湿度和水分含量的差异高度敏感。因此，膜可以与原始切割尺寸相差+/-0.5cm。同样由于这种敏感性，Fuma-Tech预计会形成皱纹，但将膜浸泡在去离子水中会使膜恢复到全尺寸的平面状态。

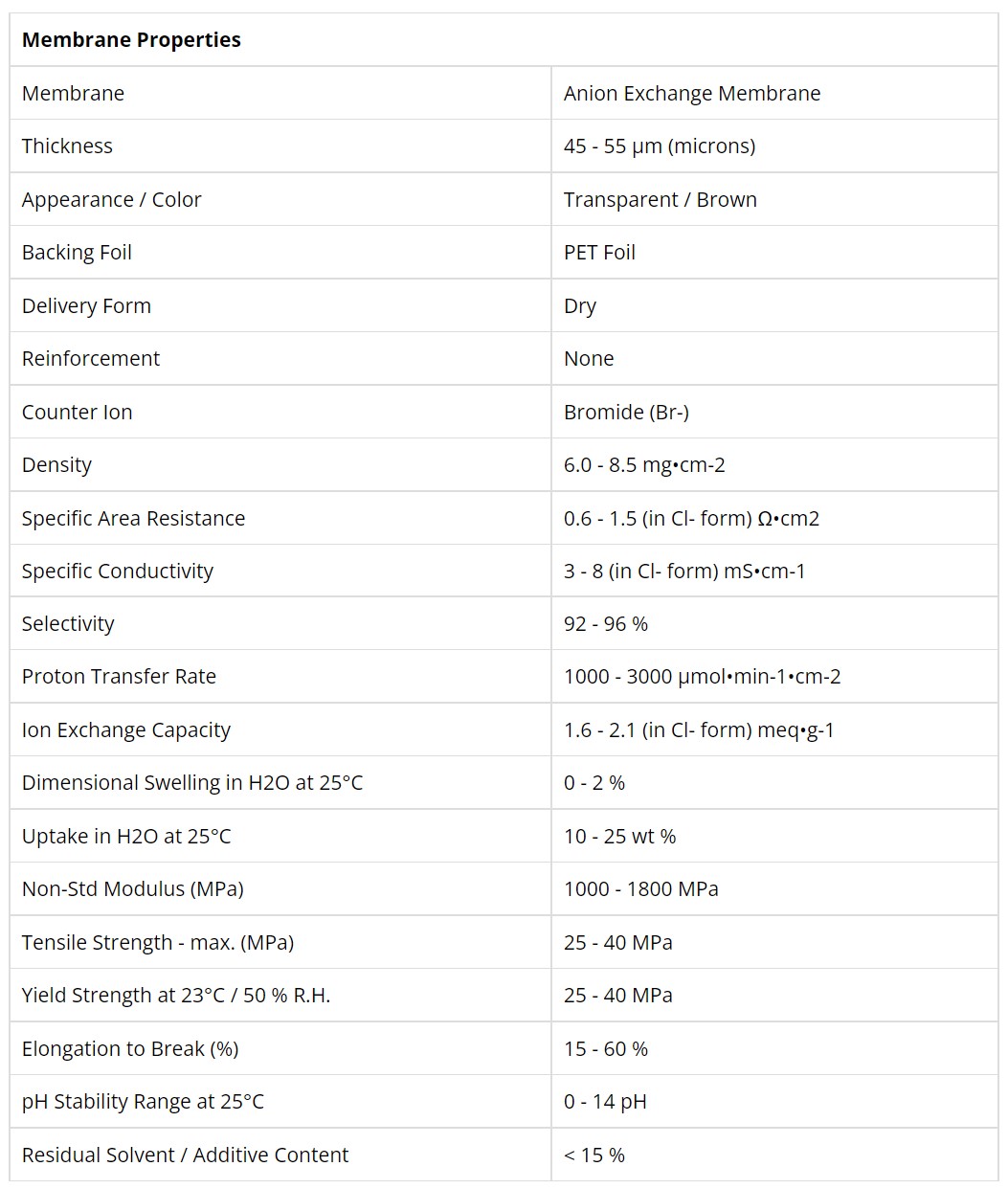

Fumasep FAA-3-50特点：

• 应用：电渗析用于脱盐、脱盐、电容去离子等。这种膜也可用于使用弱碱性溶液（1-2mol）的标准碱性燃料电池和电解槽应用。

• 阴离子交换膜（AEM）

• 厚度：45 - 55 micrometers (1.77 - 2.17 mil)

• 尺寸：10cm x 10cm，20cm x 30cm，其它

处理：

不使用时，保持薄膜包装封闭/密封。在清洁无尘的区域储存、处理和加工薄膜。切割薄膜时，只能使用新的锋利刀具或刀片。处理薄膜时，务必戴防护手套。小心处理，确保不要刺破、折痕或划伤薄膜，否则会发生泄漏。在搬运、检查、储存和安装过程中与膜接触的所有表面必须光滑，无尖锐凸起。

储存：

干燥形式：膜可以无限期干燥储存。然而，使用前必须对膜进行调节（清洗和漂洗）。

湿形式：短期和中期储存（数小时至数周）可以在0.5-1.5重量%NaCl溶液或类似的中性pH电解质中的未密封容器中进行。对于较长时间的储存，建议使用含有约100ppm杀生物剂（如NaN₃）的上述电解质的密封容器，以避免生物污染。

预处理和调理：

膜以溴化物形式和干形式交付。根据应用和电池设计，可以以干形式（无需预处理）或湿形式组装。为了获得最佳性能，建议在NaCl溶液中冲洗膜（例如25°C下0.5 M NaCl溶液24小时），以去除膜上的任何添加剂。将膜样品放置在稳定网/垫片之间，以避免卷曲。不要让薄膜变干，因为收缩过程中可能会出现微裂纹。膜将根据水/电解质含量膨胀和收缩。

对于标准碱性燃料电池/电解应用，应通过用0.5-1.0 M NaOH或KOH溶液处理将膜转化为OH^-形式：将膜样品在20°C-30°C下放入0.5-1.0 N NaOH或KOH的水溶液中至少24小时。用软化水（pH~7）冲洗后，膜即可使用。使用密闭容器以避免二氧化碳污染（可能影响电导率的碳酸盐形成）。OH^-形式的膜必须在潮湿/加湿和无CO₂的条件下储存，避免OH^-形式的薄膜干燥。在干燥条件下长期储存最好以碳酸盐、Cl^-或Br^-形式进行。

对于电化学CO₂还原应用，阴离子交换膜应首先用0.1至0.5M KOH或NaOH溶液处理，然后用0.1至0.5m水溶性碳酸盐或碳酸氢盐溶液（如溶解在去离子水或蒸馏水中的碳酸钾或碳酸氢钾）处理，从而转化为碳酸盐或碳酸氢盐形式。将阴离子交换膜完全浸入KOH或NaOH溶液中6至12小时，然后浸入所需的碳酸盐或碳酸氢盐溶液中48-72小时，就足以将膜完全转化为碳酸盐或碳酸氢盐形式。用去离子水或蒸馏水冲洗膜（呈碳酸盐形式）后，可以将其组装在电化学装置内进行电化学CO₂还原实验。虽然可以跳过将膜浸入KOH或NaOH中的步骤，但在这种情况下，可能需要更长的浸没时间才能将膜完全转化为碳酸盐或碳酸氢盐形式。由于孔径扩大，初始转化为OH^-形式显著改善了碳酸根离子交换过程。

对于其他电化学（电渗析、脱盐、电渗析、反向电渗析、酸回收、盐分解等）和非电化学应用，膜应转化为与预期应用相关的阴离子形式。例如，如果应用要求Cl-阴离子通过膜转移，则需要将该阴离子交换膜转化为Cl^-形式。为了将该膜转化为Cl^-形式，需要将其浸入1-2M的NaCl或KCl盐溶液（溶解在去离子水中）中24-72小时，然后用去离子水冲洗，以去除膜表面多余的盐。或者，如果预期的应用需要转移硫酸根阴离子，那么这种阴离子交换膜在组装到电池中之前需要转化为硫酸盐形式。在室温下将膜完全浸入盐溶液中24-72小时后，Na₂SO₄或K₂SO₄的中性盐溶液通常足以使膜完全转化为硫酸盐形式。

如果您对储存、化学稳定性、预处理或继续之前有任何疑问，请随时与我们联系以获取更多信息。
