华中高校成交200V大电压电化学工作站

近日，华东高校采购一台200V高电位电化学工作站，用于特殊材料制备及腐蚀防护科学的研究。

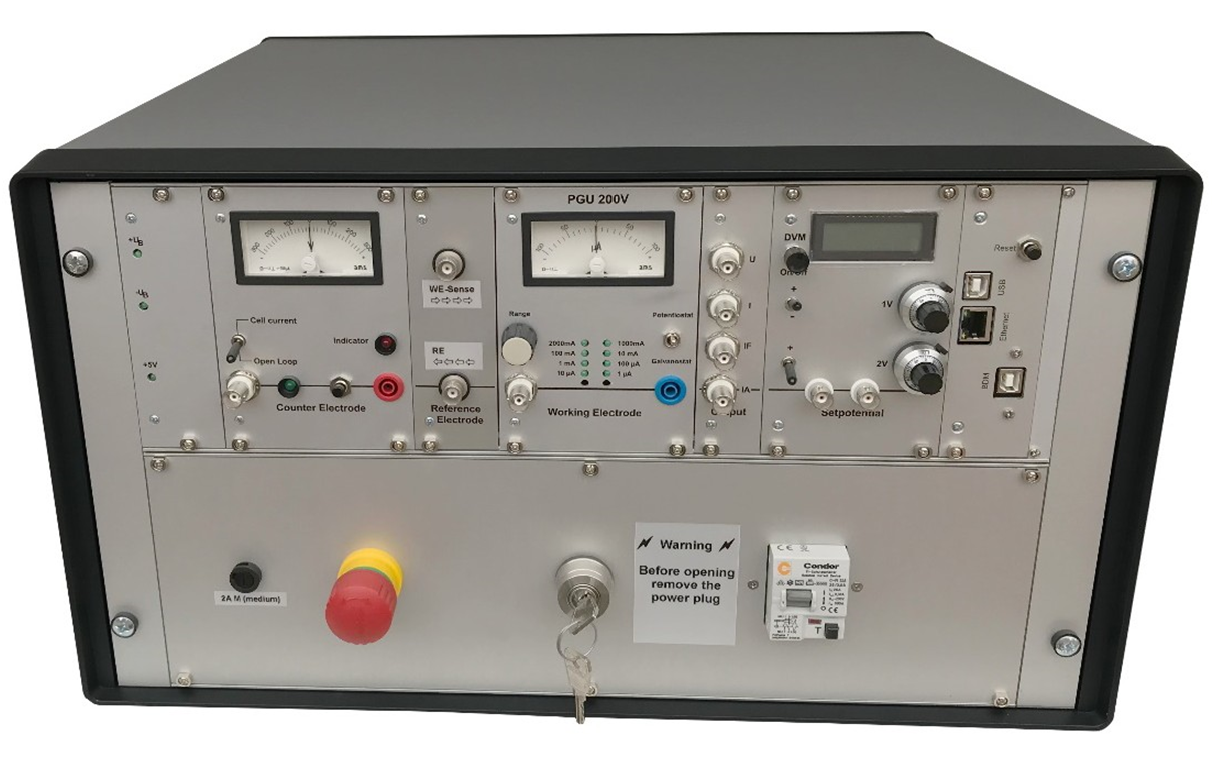

PGU-200V配备了一个分析仪，带有两个正弦波发生器，虽然每个发生器都可以施加 1µHz 至 10 MHz 的频率，每个通道的数据采集率为 100 MHz@分辨率 14 Bit。但是这些参数对于高压设备是不可能单独实现的，我们高压设备的典型频率是 20 kHz（最大频率）。

高电压常见的主要应用：

1.       对金属板（例如铝）进行阳极氧化

此功能通常要求设备提供更高的电压和更高的电流。通常，我们的 PGU-可提供 200 V@2A，也可以定制为 200 V@4A。将程序设置为从 OCP 开始到约 100V 的斜率施加电压，然后在长达 30 分钟的时间内施加恒定值（斜坡结束）。在该保持时间内形成阳极氧化层。 阳极氧化工艺的典型过程是重复，在重复过程中，电流通常比第一次低得多， 表明该过程已正常进行。

2.       制备纳米管

该过程类似于阳极氧化过程，但是纳米管制备仅需要处理一次。

3.       交流阻抗 EIS

如果将高压设备用于 EIS，典型的应用是 AC 交流腐蚀研究。客户应该知道，高压设备的 EIS 功能与普通电化学工作站的 EIS 测量无法并行比较。在高压设备上，交流幅度必须更高，几毫伏的振幅（±10mV）几乎是高压设备的基本噪声。因此，使用高压设备 EIS 的典型值为±100mV，如果测量对样品破坏不大，至少还应该再高。如果考虑 AC 交流腐蚀，振幅可以设为±100V。但是客户应该知道，功率越大，速度越低。在±100V 时，我们只能达到几百 Hz 的频率（最大约 300Hz）；在较低的振幅下，我们可以实现约 20 kHz 的 EIS 测试。

高压设备配有两个正弦波发生器。为了研究 AC 交流电腐蚀，客户可以在一个通道上施加特定频率的 AC 交流扰动（例如 50Hz，或 60Hz 或 16.666Hz 或其它需求频率）。在另一个通道上，客户可以使用固定频率测试，也可以使用从 20 kHz 到 0.001Hz 的区域测试。自带的 EcmWin 软件可以分离不同频率（要求第一通道和第二通道的频率要不一样，甚至最好不要接近）。因此高压设备可以像普通电化学工作站一样进行 EIS 测试。

除了自动模式外，还可以使用手动模式。因此，客户可以在一个通道上施加恒定频率，而在另一通道上检测第二频率。通过不同频率去检测什么时候发生反应。

参考文献：

[1]         Motola M, Hromadko L, Prikryl J, et al. Intrinsic properties of high-aspect ratio single-and double-wall anodic TiO₂ nanotube layers annealed at different temperatures[J]. Electrochimica Acta, 2020: 136479.

[2]         Sopha H, Baudys M, Krbal M, et al. Scaling up anodic TiO₂ nanotube layers for gas phase photocatalysis[J]. Electrochemistry Communications, 2018, 97: 91-95.

[3]         Das S, Zazpe R, Prikryl J, et al. Influence of annealing temperatures on the properties of low aspect-ratio TiO₂ nanotube layers[J]. Electrochimica Acta, 2016, 213: 452-459.

[4]       Sopha H, Podzemna V, Hromadko L, et al. Preparation of porcupine-like Bi₂O₃ needle bundles by anodic oxidation of bismuth[J]. Electrochemistry Communications, 2017, 84: 6-9.

[5]       Sopha H, Hromadko L, Nechvilova K, et al. Effect of electrolyte age and potential changes on the morphology of TiO₂ nanotubes[J]. Journal of Electroanalytical Chemistry, 2015, 759: 122-128.

[6]       Anitha V C, Zazpe R, Krbal M, et al. Anodic TiO₂ nanotubes decorated by Pt nanoparticles using ALD: An efficient electrocatalyst for methanol oxidation[J]. Journal of Catalysis, 2018, 365: 86-93.

[7]         Kafshgari M H, Kah D, Mazare A, et al. Anodic titanium dioxide nanotubes for magnetically guided therapeutic delivery[J]. Scientific reports, 2019, 9(1): 1-8.

[8]          Ng S, Kuberský P, Krbal M, et al. ZnO Coated Anodic 1D TiO₂ Nanotube Layers: Efficient Photo‐Electrochemical and Gas Sensing Heterojunction[J]. Advanced Engineering Materials, 2018, 20(2): 1700589.

[9]         Sopha H, Salian G D, Zazpe R, et al. ALD Al₂O₃-coated TiO₂ nanotube layers as anodes for lithium-ion batteries[J]. ACS omega, 2017, 2(6): 2749-2756.

……….
