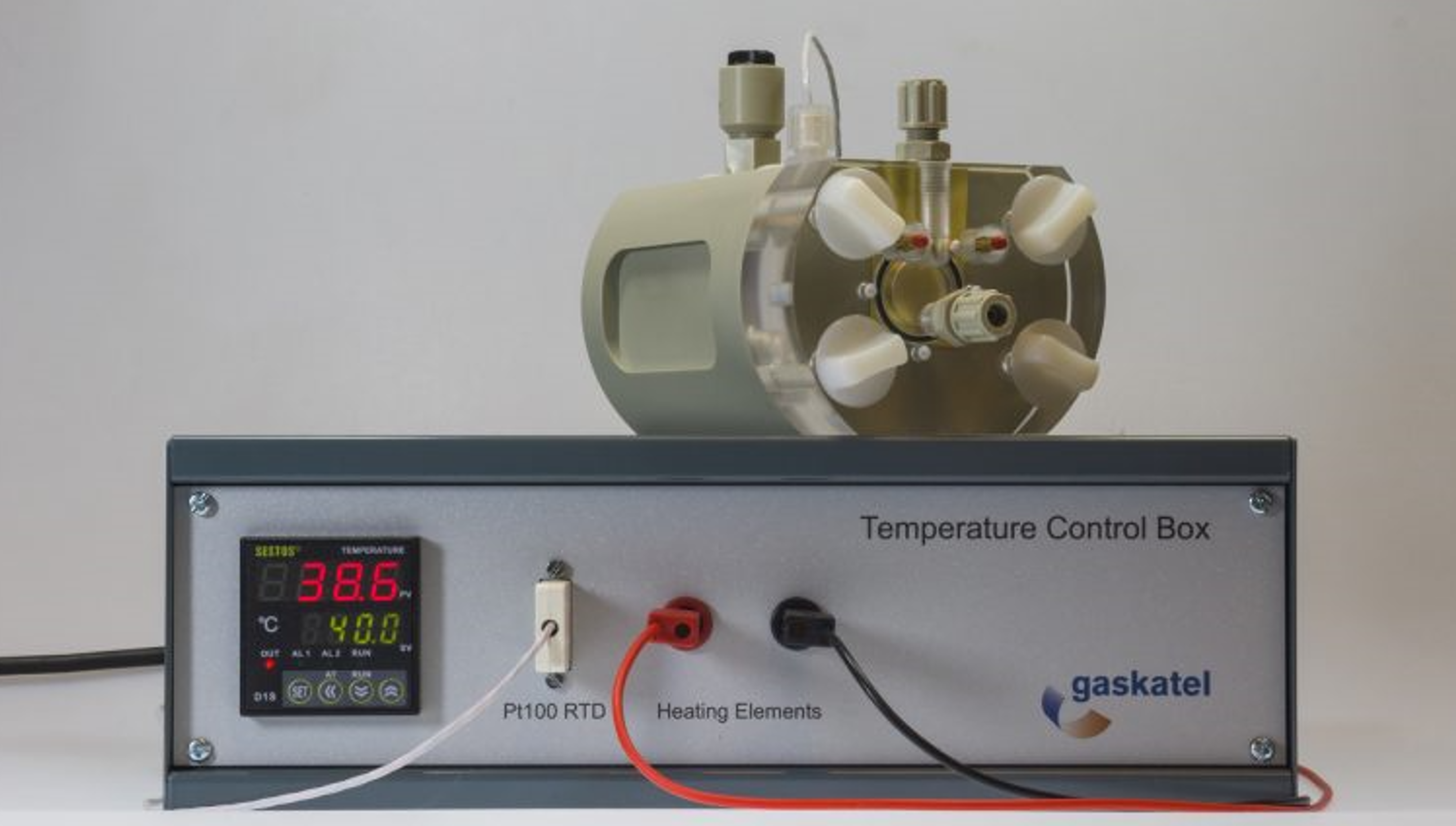

控温气体扩散电解池、Flow Cell流动电解池

为了表征电化学过程，使用了所谓的三电极排列。三电极排列由工作电极（测量电极）、参比电极（传感器电极）和对电极组成。 这些测量通常由恒电位仪或恒电流仪控制。 电化学测试电池尚未标准化。因此，有许多不同的类型，有些有严重的错误。通过多年的经验，尤其是在燃料电池和电池领域以及腐蚀测量方面的经验，IPS爱谱斯成功地构建了一个电化学测试电池，该电池在很大程度上消除或最小化了这些已知错误。

∮   参比电极：通常使用AgCl或HgCl参比电极。这些类型的参比电极与pH值无关，而实际的工作电极通常取决于pH值。这会导致测量值的数值修正，有时会出现未知因素。可逆氢电极会补偿这些影响。

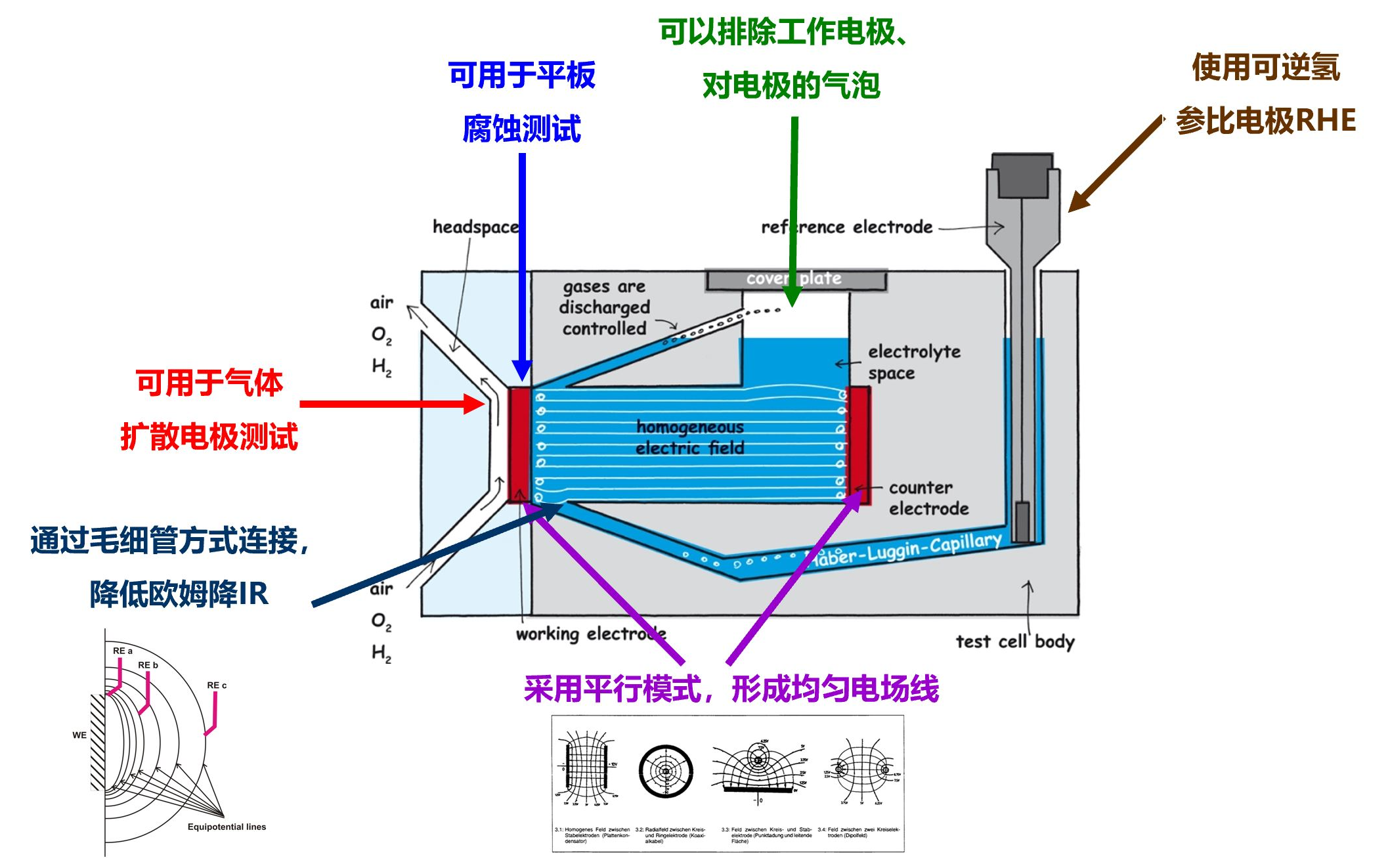

∮   场线：场线应该平行。否则等电位线与探头表面的距离不相等，参比电极的位置会产生严重影响。只有在对电极和工作电极具有相同表面积的管状装置中，才能保证平行的场线分布。

∮   Haber-Luggin-Capillary鲁金毛细管：使用 Haber-Luggin-Capillary可以降低电解质的欧姆压降。为了在不同的测试池中获得相似的结果，毛细管的位置应该是固定并且非常精确。

∮   气泡：如果探头上有气泡，则会产生局部空间。Haber Luggin 毛细管中的气泡可能会显着增加参比电极电路的阻抗，这会导致恒电位仪的噪声信号。因此，IPS爱谱斯装置的 Haber Luggin毛细管充满了固体电解质。

∮   缝隙腐蚀：如果样品的密封不完美，电化学反应可能发生在密封下方甚至活性区域之外。适当的密封是必不可少的。氧气的进入应该只发生在受控的情况下，而不是因为密封不当。

∮   对电极的反应产物：对电极通常作为阳极，通常会在对电极产生非常氧化的离子。根据电解质的不同，这可能是过氧化物、高氯酸盐、过硫酸盐等。即使是少量的这些离子进入工作电极也可能引发严重的腐蚀过程。因此，IPS爱谱斯提供了一个额外的板来在工作电极和对电极之间放置一个膜。

∮   玻璃与PTFE材料：玻璃相当耐用，但在高pH值的情况下，硅酸盐通常会进入溶液。但对于光敏电解质或导电性极差的电解质，玻璃也是一种不足的结构材料。在导电性极差的电解质中，导电硅酸盐层会导致场线分布不均匀。IPS爱谱斯的测试电池由PP或PTFE制成，它们甚至可以用浓硝酸清洗。
