室温装配和高温测试对电解水测试的影响

       CCM式的AEM/PEM水电解槽主要部件由内到外依次是质子交换膜、阴阳极催化层、阴阳极气体扩散层、阴阳极端板等。其中扩散层、催化层与质子交换膜组成膜电极，是整个水电解槽物料传输以及电化学反应的主场所，膜电极特性与结构直接影响PEM水电解槽的性能和寿命。所以亟需一个稳定可靠，操作方便的测试池夹具去测试研究不同材质的纳米催化剂、PEM膜，不同膜电极制备工艺、不同操作压力/温度等对PEM电解水制氢的活性/耐受性的影响，以筛选优化PEM电解水材料和膜电极制备工艺。

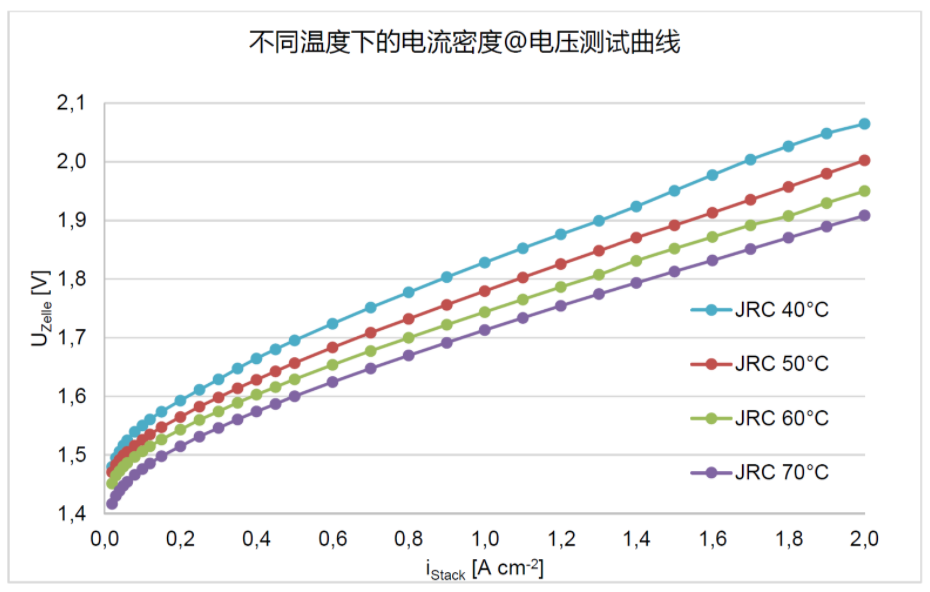

1、温度对性能的影响

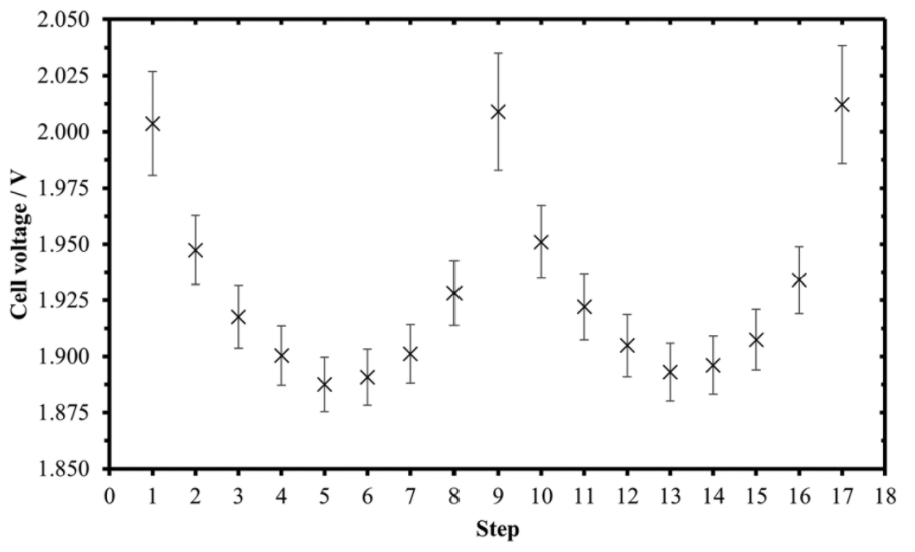

2、压力对性能的影响

3、压力均匀性对性能的影响：众所周知活性电池组件的接触压力对测试电池的性能有显著影响。因此，使用压敏膜进行接触压力的均匀性测量，在8bar液压夹紧下检查电池的压缩性能。

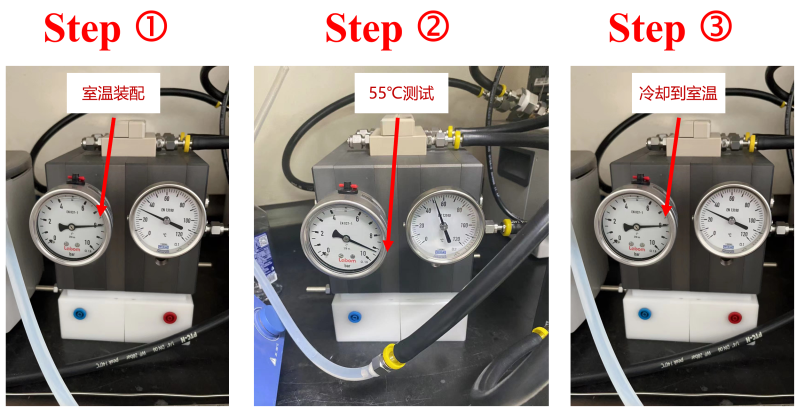

       以上我们看到了温度和CCM两侧压力对电解水测试性能的影响。实验室通过扭力扳手压紧的常规电解池，一般都是在室温下装配CCM，然后AEM在60℃左右，PEM在80℃左右进行性能测试。测试温度的升高一定程度上也会增加CCM两侧的压紧力（实际电池测试温 > 室温），这种刚性结构的电解池通过测试温度升高也会带来一定的CCM压力变化。日前，我们在客户实验室借助我们的AEM-ETS测试系统看到了测试升温对CCM两侧压力的升高。

       IPS爱谱斯的液压ETS电解水测试夹具在活性电池组件的接触压力和温度控制的均匀性方面，比具有机械压缩的AEM/PEMWE具有明显的优势。我们的液压式ETS电解水测试池具有如下特点：

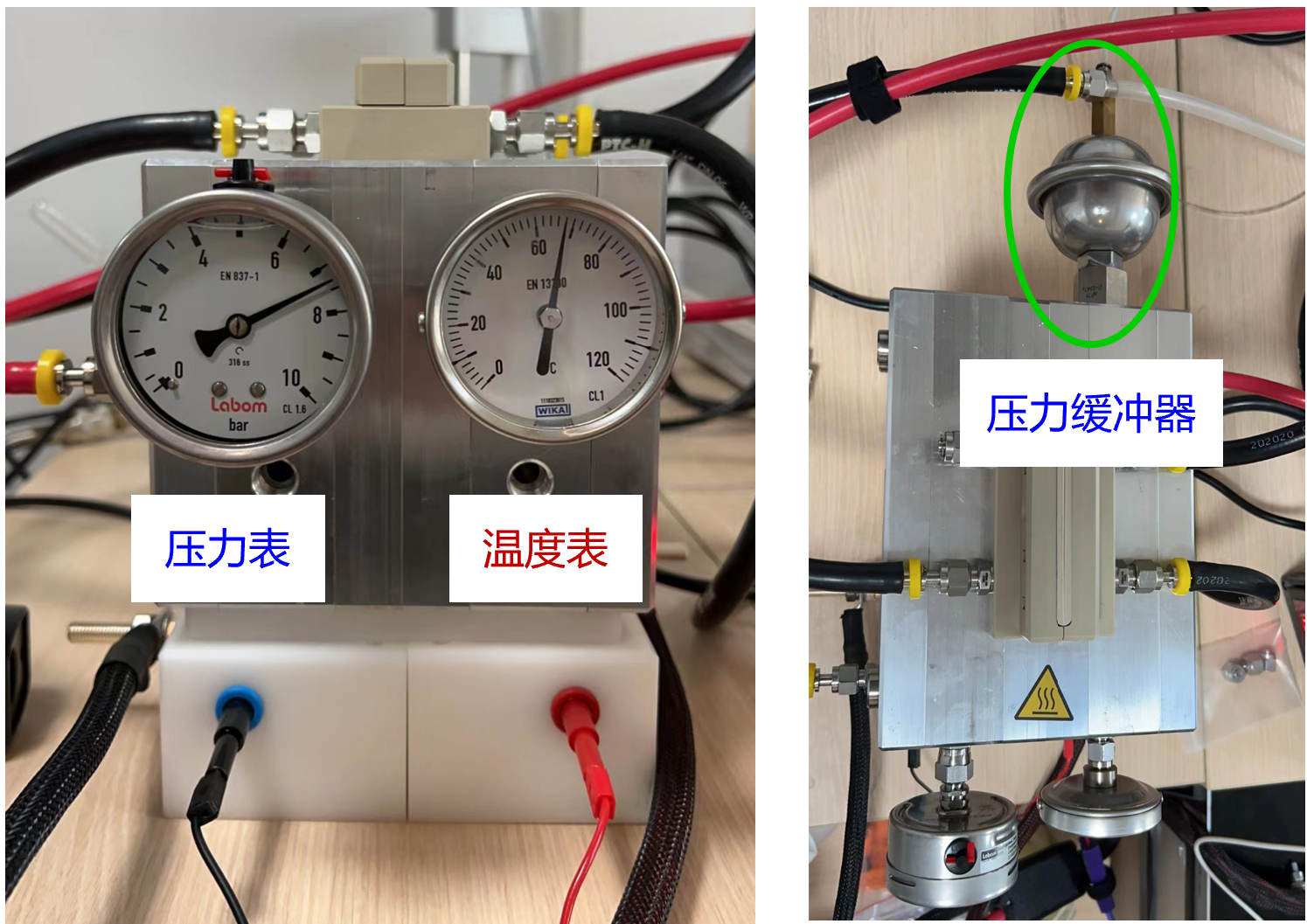

1、液压式ETS自带压力和温度表头，可以直观的看到温度和压力；同时还可以增加温度和压力探头到液压式ETS，配合电解水测试台的工控系统进行反馈式温度和压力的监测和调控；

2、液压式ETS自带压力缓冲器，ETS壳体内充FRAGOLTHERM® X-400-A热交换液（液压油）， 液压油会随着ETS温度的升高膨胀，此时ETS的压力缓冲器会平衡温度升高引发的压力升高，从而使整个ETS测试体系随着温度的变化也能始终维持一个设定的压力测试条件（CCM两侧压力）进行测试；

       IPS爱谱斯推出的液压加紧的ETS电解水测试系统未必是性能最好的测试夹具，但是ETS能最大程度的提高不同实验室之间测试的重现性和对比性，ETS不是某个实验室、某个地域的特色产品，它是一个行之有效的高重复性专利电解水测试池。
