PRBS（伪随机二进制序列）在大容量锂电池快速评价中的应用

PRBS 是 Pseudo-Random Binary Sequence 的缩写，中文全称为“伪随机二进制序列”。它既具有随机序列的统计特性，又因其由确定性算法生成而可以被预先确定和重复。这种独特的“伪随机”特性使其在通信、网络和设备测试等领域有广泛应用。

为什么叫“伪随机”？

随机性：在 PRBS 码流的一个周期内，二进制数“0”和“1”的出现是随机的，其频谱特征与白噪声非常接近。

确定性：与真正的随机码不同，PRBS 是由一个固定的生成函数和初始码（种子）确定的。一旦这两个因素确定，整个序列的顺序就是固定的，并且会周期性重复。

如何生成？

PRBS 码型发生器通常由移位寄存器和异或门 (XOR) 组成。通过特定的多项式反馈逻辑，可以生成不同阶数的 PRBS 序列。

常用的阶数有 7、15、23、31 等，我们称之为 PRBS7、PRBS15 等。对于一个 n 阶的 PRBS，其序列周期长度为 2ⁿ - 1。阶数越高，码型越丰富，越能模拟真实的数据环境。

PRBS在锂电池测试中的应用

PRBS（伪随机二进制序列）在锂电池测试中主要用于快速电化学阻抗谱（EIS）测量，通过注入特定PRBS信号并分析电池响应，可在30秒内完成传统需4-5分钟的EIS测试，同时保持幅度误差<1%、相位误差<1°的高精度，显著提升电池状态监测效率。

1. 电化学阻抗谱（EIS）快速测量

传统方法局限：标准EIS测试需逐频注入正弦扰动，耗时长达4-5分钟，难以满足实时监测需求。

PRBS解决方案：通过注入PRBS信号（如PRBS23、PRBS31），利用其广谱特性覆盖目标频率范围，结合快速傅里叶变换（FFT）分析，30秒内即可获取完整阻抗谱。

2. 电池健康状态（SOH）评估

阻抗-健康关联：电池内阻与SOH高度相关，PRBS测量的阻抗数据可直接用于SOH估算。

典型应用：韩国三星采用DNN-TL（迁移学习）模型，通过PRBS阻抗数据将SOH估算误差控制在1.29%以内，即使在10℃低温下仍保持阻抗测量线性度>95%。

多场景适应：PRBS测试适用于NCM、LCO、LFP等不同正极材料电池，支持-30℃极寒环境应用。

3. 安全监测与故障预警

枝晶检测：通过PRBS频谱分析，可提前15分钟预警锂金属枝晶穿透隔膜事件，防止热失控。

动态漂移监测：快充场景下，PRBS可监测高达8%/C的阻抗漂移率，及时调整充电策略。

低温性能验证：在-20℃环境下，PRBS测试可验证电池管理系统是否满足UL2581标准要求的连续测量误差<0.5%。

实际测试展示 一

测试对象：商业314Ah LFP，SOC 0%

测试设备：PTC-05100EW

测试条件：室温，PRBS12，50ms步长，15A振幅

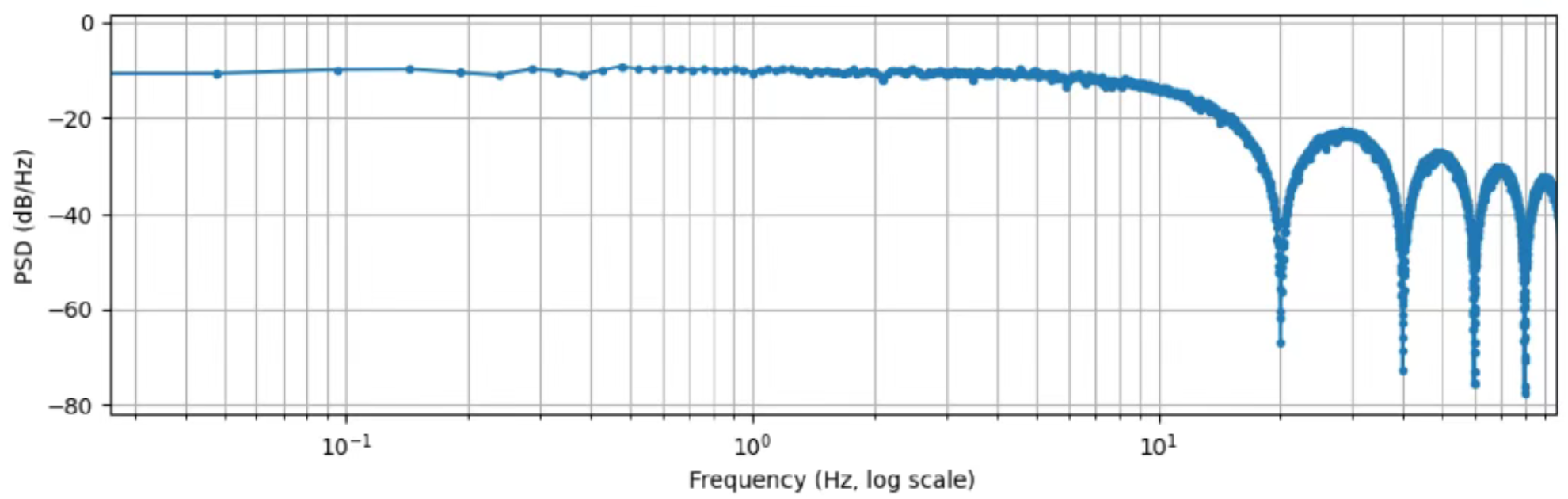

PRBS频域数据

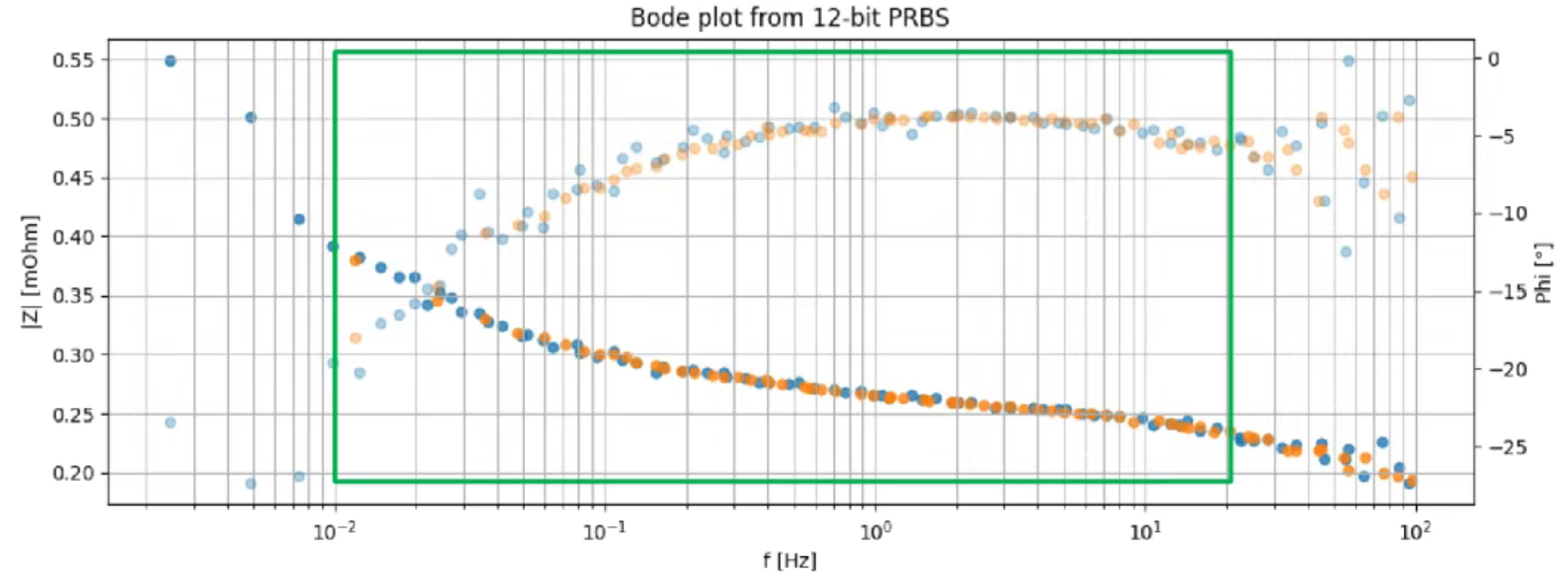

PRBS数据处理后Bode图

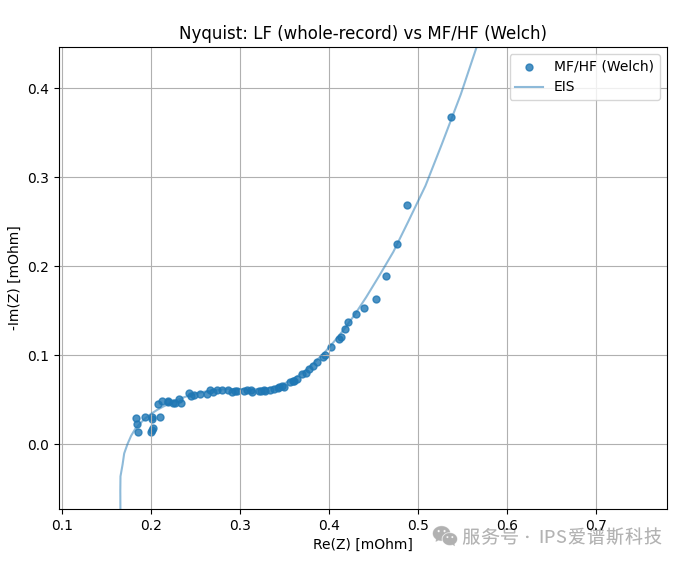

PRBS数据处理后Nyquist图与EIS测试结果对比

实际测试展示 二

测试对象：314Ah LFP，SOC 0%

测试设备：IPS-05100EW

测试条件：室温，PRBS8，100ms步长，5A振幅

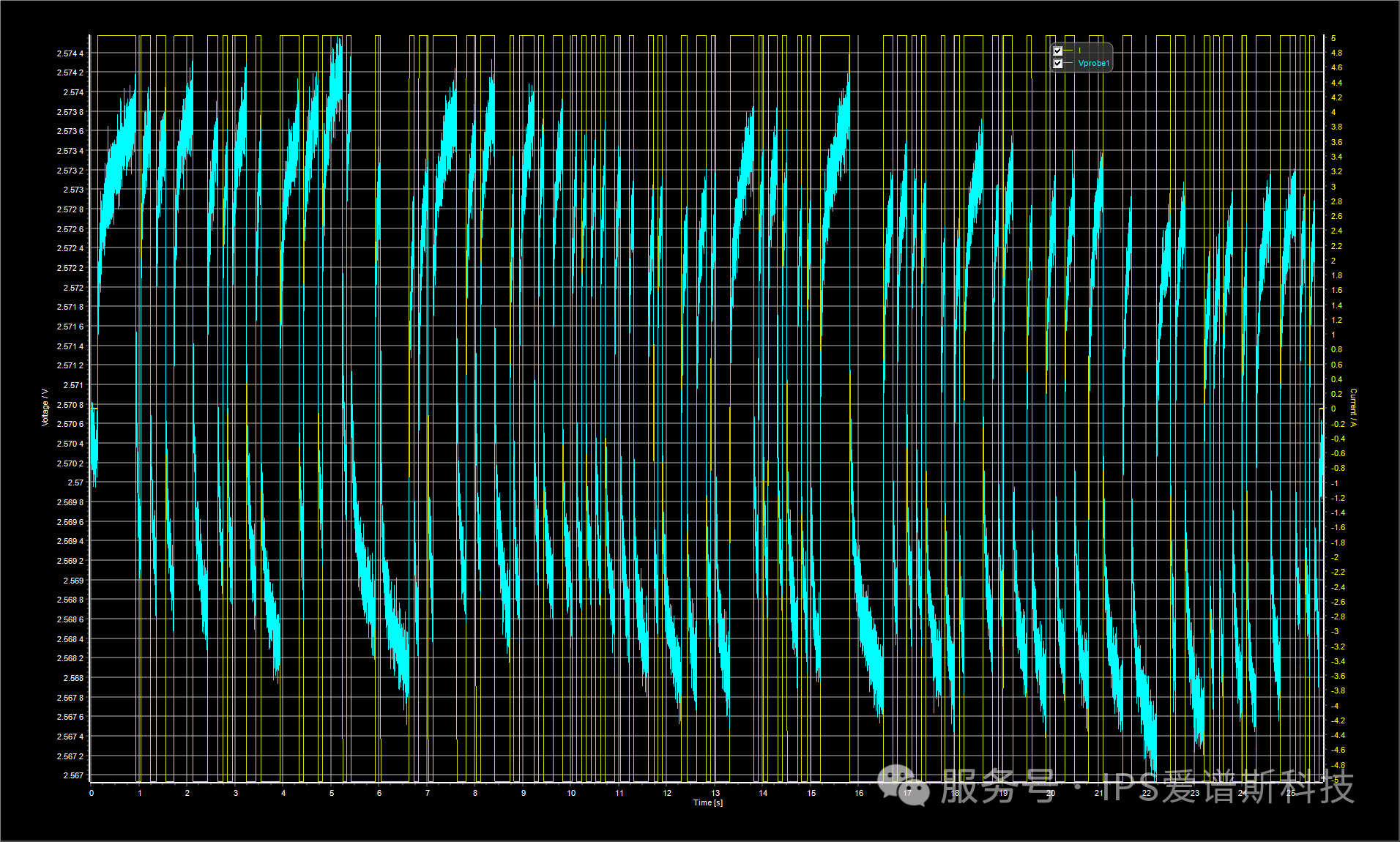

PRBS时域数据

该数据为客户实测数据，后续处理结果不便展示
