爱谱斯大电流电化学工作站在大电流阻抗测试（EIS）中的应用，核心解决了在高达100A甚至2000A的工作电流下，如何精确测量毫欧级、甚至微欧级低阻抗的技术难题。

这种能力在评估和诊断各类电堆、大面积单片燃料电池、以及电解水制氢等大功率器件时尤为关键。

大面积单片燃料电池

300cm²大面积单片电池工作电流达500A，蓝色曲线为25A振幅下阻抗图。不同工况下燃料电池的阻抗图谱。

电堆阻抗

512通道的阻抗谱分析仪StackEIS-M用于燃料电池堆的EIS测试和评估，如下图

专用硬件设计，保障信号纯净：针对大电流下的集肤效应和强电磁干扰，爱谱斯在硬件上采用了低电感、低趋肤效应的精密电流检测电阻，并结合高精度霍尔效应传感器进行校准，从源头保证了EIS数据的真实性和可靠性
其100A系列工作站的EIS采样率高达20 Msps，确保能捕捉到高频下的精细阻抗变化

灵活的测试架构，适配不同场景：

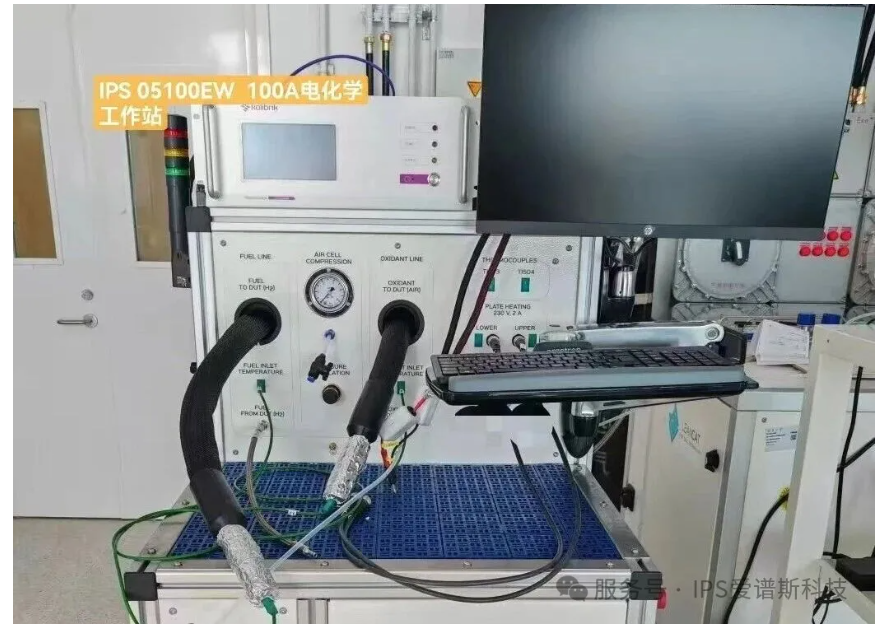

1.集成式方案：对于实验室级测试，爱谱斯IPS集恒流、恒压、EIS功能于一体的100A大电流电化学工作站，可直接与测试台集成使用。

2.分立式方案：对于更高功率的工业级电堆测试，爱谱斯推荐使用StackEIS系统的联用方案。这种方式可以借助外部大功率直流电源提供直流偏置，而工作站和专用负载负责精确施加和分析交流信号，从而突破单一仪器的功率限制，实现对300kW级电堆的测试

案例深度解析：如何攻克大电流EIS测试？(图5)
